Pada kali ini, saya akan memberikan tutorial untuk membuat Kriteria Lulus/Tidak lulus suatu nilai ujian.

Kita akan menggunakan aplikasi sama seperti sebelumnya, yaitu TASM, TLINK, dan RTM serta program Command Prompt. Register yang digunakan masih sama seperti sebelumnya, serta masih menggunakan register Jump.

Pertama bukalah Text Editor menggunakan command prompt.



Kita akan membuat syarat hasil suatu nilai sebagai berikut:

Jika Nilai >70 maka hasilnya adalah "LULUS"
Jika Nilai <70 dan > 40 maka hasilnya adalah "LULUS BERSYARAT"
Jika Nilai < 40 maka hasilnya adalah "TIDAK LULUS"

Lalu masukkan perintah-perintah dibawah ini

.model small
.code
org 100h

tdata: jmp proses
        uas db 72                       ;Input Nilai uas
        kal0 db 'Tidak Lulus $'      ;Pernyataan 1
        kal1 db 'Lulus Bersyarat $';Pernyataan 2
        kal2 db 'Lulus $'                  ;Pernyataan 3
proses:
        mov al, uas                  ;Masukkan input uas
        cmp al, 40                    ;Bandingkan dengan "40"
        jbe gagal                      ;Lompat ke perintah "gagal" jika "uas" <  40

        mov al, uas                  ;Masukkan input uas
        cmp al, 70                   ;Bandingkan dengan "70"
        ja lulus                         ;Lompat ke perintah "lulus" jika "uas" > 70
        jle syarat                      ;Lompat ke perintah "syarat" jika "uas" < 70

gagal:
        lea dx,kal0                  ;Masukkan pernyataan "kal0"
        jmp cetak                    ;Lompat ke perintah "cetak"

syarat:
        lea dx,kal1                  ;Masukkan pernyataan "kal1"
        jmp cetak                    ;Lompat ke perintah "cetak"

lulus:
        lea dx, kal2                 ;Masukkan pernyataan "kal2"

cetak:
        mov ah,09                   ;Input untuk mencetak karakter
        int 21h                         ;Cetak karakter
exit: int 20h

end tdata

Pada pembelajaran Bahasa Assembly kali ini, saya akan memberikan tutorial cara untuk menggunakan register JMP dan CMP.

Register JMP digunakan untuk melompat ke perintah yang ditentukan oleh register JMP. CMP digunakan untuk membuat perbandingan antara pernyataan satu dan pernyataan lainnya.

Pertama, bukalah command prompt dan masuk ke direktori file assembly, kemudian buka windows text editor.


Kita akan membuat perbandingan dua buah bilangan menggunakan fungsi register JMP. Tulislah perintah dibawah ini

.model small
.code
org 100h

tdata: jmp proses
        bilA db 67             ;Bilangan A
        bilB db 66             ;Bilangan B
        kal0 db 'Bilangan A lebih kecil dari bilangan B $'   ;Pernyataan 1
        kal1 db 'Bilangan A sama dengan bilangan B $'      ;Pernyataan 2
        kal2 db 'Bilangan A lebih besar dari bilangan B $'  ;Pernyataan 3
proses:
        mov al, bilA         ;Masukan Bilangan A
        cmp al, bilB         ;Bandingkan dengan Bilangan B
        jb Akecil              ; Lompat ke perintah "Akecil" Jika bilB > bilA
        je Sama               ; Lompat ke perintah "Sama" Jika bilA = bilB
        ja Abesar             ; Lompat ke perintah "Abesar" Jika bilA > bilB
Akecil:
        lea dx,kal0           ;Masukkan pernyataan "kal0"
        jmp cetak            ; Lompat ke perintah "cetak"
Sama:
        lea dx,kal1           ;Masukkan pernyataan "kal1"
        jmp cetak            ; Lompat ke perintah "cetak"
Abesar:
        lea dx, kal2         ;Masukkan pernyataan "kal2"
cetak:
        mov ah,09            ;Nilai untuk mencetak karakter
        int 21h                  ;Cetak Karakter

exit: int 20h

end tdata
Kita akan mendapatkan pesan "Bilangan A lebih besar dari Bilangan B" karena input dari bilA tadi adalah 67 sedangkan input dari bilB adalah 66. Sekarang cobalah edit dan ubah kedua input tadi sehingga bilB lebih besar dari bilA.



Compile kembali file dan kemudian jalankan. maka anda akan mendapat pesan seperti ini



Sekarang pesan telah berubah menjadi "Bilangan A lebih kecil dari bilangan B" sesuai dengan input yang dimasukan

Selamat! anda telah berhasil menggunakan perintah Jump dengan Benar!

4. Lalu Perbesar Jendela Kerja Nya Agar lebih Mudah dalam Pekerjaan Nanti Seperti Gambar di bawah ini:
1 komponen HA114 (7 Segment yang kita buat )
1 komponen 74LS48 ( D_TTL.LIB )
1 komponen 74LS90 ( D_TTL.LIB ) dan
7 buah resistor ( D_DEVICE.LIB)

HA114                                                                                                                   74LS48












6. Susun semua komponen tadi, dan hubungkan dengan menggunakan Electrical Wires pada kotak Wiring Tools , maka akan seperti gambar dibawah ini:\

7. Kemudian klik icon Power Ports , letakkan pada salah satu pin di 7Segment, lalu ubah style nya dari bar menjadi power ground, maka hasilnya akan seperti gambar dibawah ini:

8. Lalu Copy Gambar menjadi 6 gambar dengan cara klik icon select object
pada Status Bar , Kemudian blok gambar seperti gambar dibawah ini:

9. Kemudian Klik Tab Edit - Copy , Lalu Klik Tab Edit - Paste Maka Hasil Nya Seperti Gambar di bawah ini:

10. Lalu Kita Lepas Semua Blokkan komponen dengan cara Klik Tab Edit - Deselect - All , maka hasil nya akan seperti gambar di bawah ini:

11. Lalu hubungkan semua komponen nya Menggunakan Electrical Wires , Maka akan seperti gambar dibawah ini:

12. Kemudian Buat Papan PCB nya dengan cara Klik icon Rectangles lalu taruh digambar yang tadi Kemudian pilih Edit - Move - Send To Back  maka hasilnya akan menjadi seperti pada gambar dibawah ini :

13. Kemudian File - Save As Lalu akan muncul jendela kerja save seperti di bawah ini.

cara men-save nya file harus berextensi .sch

4. Lalu Perbesar Jendela Kerja Nya Agar lebih Mudah dalam Pekerjaan Nanti Seperti Gambar di bawah ini:

5. Klik Add/Remove kemudian pilih Files D_Device.LIB, D_LINEAR.LIB,DEVICE.LIB  kemudian kilk Add dan OK maka hasilnya akan menjadi seperti pada gambar dibawah ini :

6. Kemudian Pilih D_LINEAR.LIB Lalu cari 555 pada Components In Library Lalu Klik Place taruh dijendela kerja seperti gambar dibawah ini:

7. Kemudian Pilih D_DEVICE.LIB Lalu cari RES1 pada Components In Library Lalu Klik Place taruh dijendela kerja seperti gambar dibawah ini:

8. Kemudian Pilih D_DEVICE.LIB Lalu cari SW-PB  pada Components In Library Lalu Klik Place taruh dijendela kerja seperti gambar dibawah ini:

9. Kemudian Pilih DEVICE.LIB Lalu cari CAPACITOR pada Components In Library Lalu Klik Place taruh dijendela kerja seperti gambar dibawah ini:

10. Kemudian klik icon Power Ports,letakkan pada jendela kerja.kemudian hasilnya akan menjadi seperti pada Gambar 10.1  .selanjutnya  Klik Double pada tulisan VCC dan ubah menjadi kata VOC maka hasilnya akan menjadi seperti  Gambar 10.2.


11.  Kemudian Pilih DEVICE.LIB Lalu cari POT1  pada Components In Library Lalu Klik Place taruh dijendela kerja seperti gambar dibawah ini:

12. Klik icon Port lalu letakkan pada tempatnya.kemudian klik double pada tulisan Port nya ubah menjadi nama Pulsa maka hasilnya akan menjadi seperti gambar dibawah ini :

13. Kemudian klik icon Power Ports,letakkan pada jendela kerja.kemudian hasilnya akan menjadi seperti pada Gambar 13.1.Lalu Klik double pada Vcc. Pada tab Style lalu ubah Bar menjadi Power Ground  maka hasilnya akan menjadi seperti  Gambar 13.2


14. Klik icon Electrical Wires lalu sambungkan pada komponen satu sama lainnya hingga selesai.hasilnya akan menjadi seperti pada gambar dibawah ini :

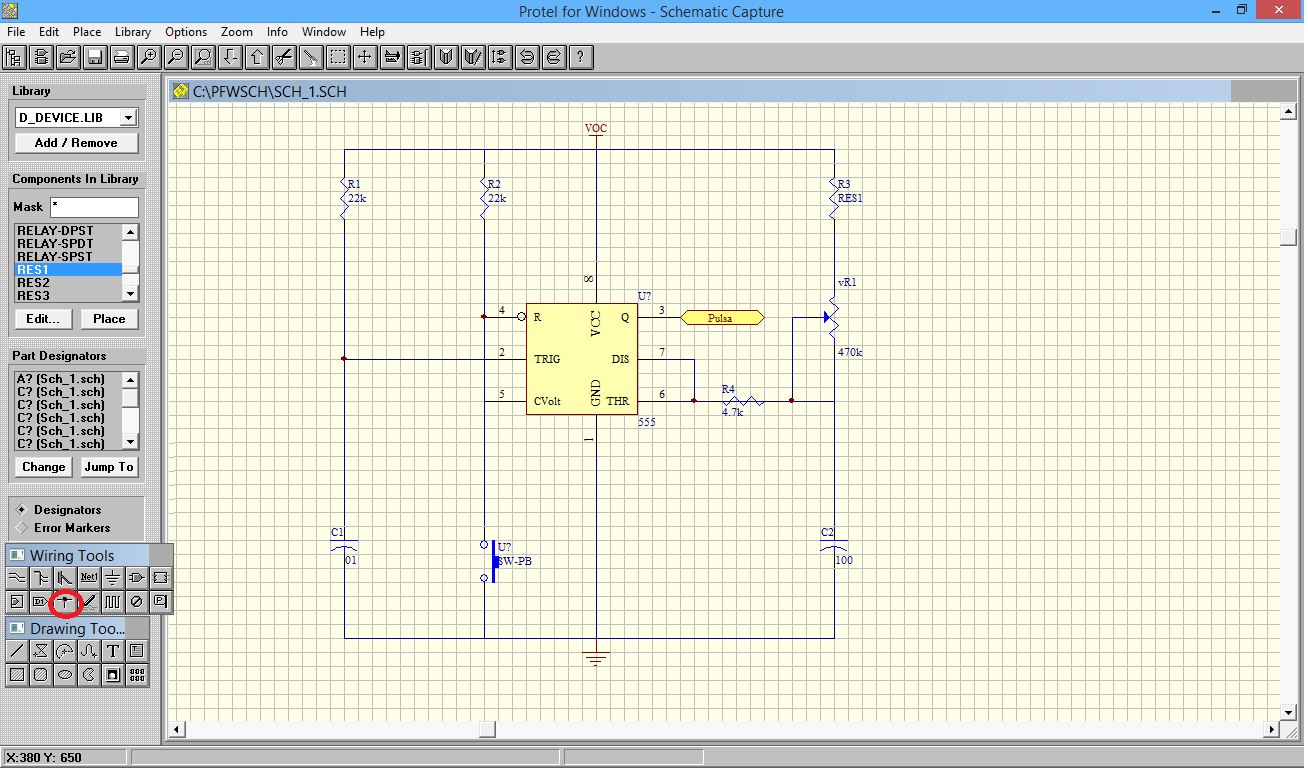

15. Selanjutnya ubah semua nama-nama komponen sesuai yang di perintahkan  hingga selesai serta tambahkan titik hitam dengan cara klik ikon Junction letakkan pada tempat sesuai dengan perintah nya, maka hasilnya akan menjadi seperti pada gambar dibawah ini :

16. Kemudian File - Save As Lalu akan muncul jendela kerja save seperti di bawah ini.

Kemudian klik tab Library - Edit Library,maka akan muncul Protel Schematic Library Editor nya Seperti Di Bawah ini:

Lalu klik tab File-New , Maka akan Muncul lembar kerja baru :

Lalu Perbesar Tab Component Nya Agar lebih Mudah dalam Pekerjaan Nanti Seperti Gambar di bawah ini:

Selanjutnya Buat Papan PCB seperti gambar dibawah ini , menggunakan icon(Rectangle) pada
Library Tools
